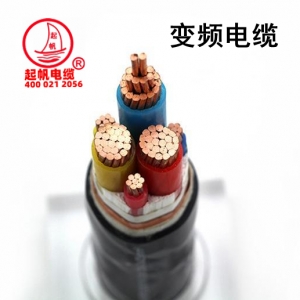

起帆變頻電纜概述：
變頻電纜的結構包括三根主線絕緣線、三根零線絕緣線，在主線絕緣線和零線絕緣線外依次設置內繞包層、銅帶層、外繞包層和外護套層，形成3+3線芯結構，使電纜具有較強的耐電壓沖擊性，能經受高速頻繁變頻時的脈沖電壓，對變頻電器起到良好的保護作用。
起帆變頻電纜適用范圍：
變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜,以及交流額定電壓1KV及以下的輸配電線路中，作輸送電能用。產品具有較強的耐電壓沖擊性,能經受變頻時的脈沖電壓,電纜具有良好的屏蔽性,并有效消除電磁干擾,降低電機變頻噪音,保證系統穩定運行。該電纜尤其適用造紙、鋼鐵、紡織、金屬加工、食品加工、礦山、鐵路、冶金、電力、石化等行業用水泵、鼓風機、輸送機、傳送線和空調。
起帆變頻電纜型號及名稱：
BPYJVP變頻電纜名稱：交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻用主回路電纜；
BPYJVP1-2變頻電纜名稱：交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包雙重屏蔽變頻用主回路電纜；

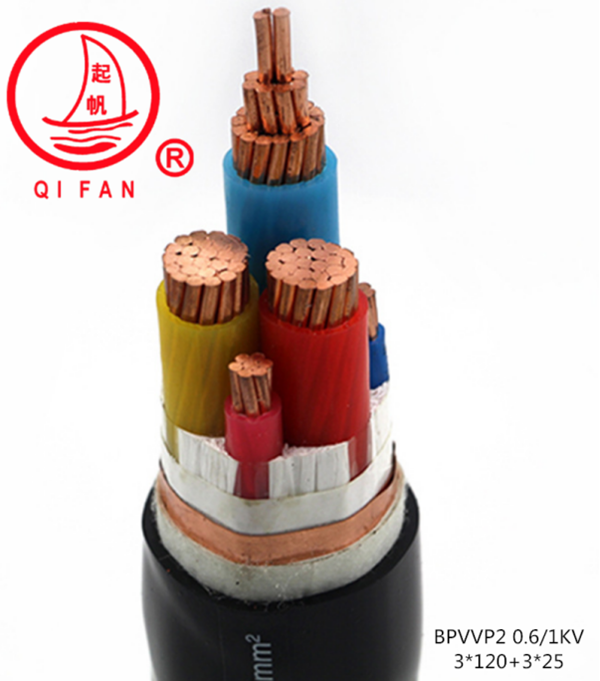

BPYJVP2變頻電纜名稱：交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻用主回路電纜；
BPYJVP3變頻電纜名稱：交聯聚乙烯絕緣聚氯乙烯護套鋁（鋁塑）帶屏蔽變頻用主回路電纜；
ZB-BPYJVP變頻電纜名稱：交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽B級阻燃變頻用主回路電纜；
ZB-BPYJVP1-2變頻電纜名稱：交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包雙重屏蔽B級阻燃變頻用主回路電纜；
ZB-BPYJVP2變頻電纜名稱：交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽B級阻燃變頻用主回路電纜；
ZB-BPYJVP3變頻電纜名稱：交聯聚乙烯絕緣聚氯乙烯護套鋁（鋁塑）帶屏蔽B級阻燃變頻用主回路電纜；
WDZB-BPYJYP變頻電纜名稱：交聯聚乙烯絕緣聚烯烴護套銅絲編織屏蔽低煙無鹵B級阻燃變頻用主回路電纜；
WDZB-BPYJYP1-2變頻電纜名稱：交聯聚乙烯絕緣聚烯烴護套銅絲編織銅帶繞包雙重屏蔽低煙無鹵B級阻燃變頻用主回路電纜；
WDZB-BPYJYP2變頻電纜名稱：交聯聚乙烯絕緣聚烯烴護套銅帶繞包屏蔽低煙無鹵B級阻燃變頻用主回路電纜；
WDZB-BPYJYP3變頻電纜名稱：交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶繞包屏蔽低煙無鹵B級阻燃變頻用主回路電纜；
起帆變頻電纜型號中代號含義
系列代號 - BP - 變頻用主回路電纜；
絕緣代號 - YJ - 交聯聚乙烯絕緣；
護套代號 - V - 聚氯乙烯護套；
護套代號 - Y - 低煙無鹵聚烯烴護套；
屏蔽代號 - P - 銅絲或鍍錫屏蔽；
屏蔽代號 - P2 - 銅帶繞包屏蔽；
屏蔽代號 - P3 - 鋁塑復合帶繞包屏蔽；
阻燃代號 - Z - 阻燃；
阻燃代號 - ZB - B級阻燃；
阻燃代號 - WDZ - 低煙無鹵阻燃；
阻燃代號 - WDZB - 低煙無鹵B級阻燃。

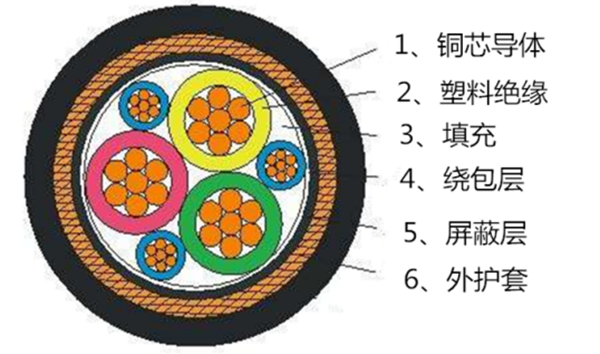

起帆變頻電纜結構平面圖
起帆變頻電纜技術參數：
1、交流額定電壓Uo/U : 0.6/1KV
2、電纜長期允許最高工作溫度:聚氯乙烯絕緣電纜70℃，交聯聚乙烯絕緣電纜90℃。
3、短路時（最長持續時間不超過5S），交聯聚乙烯絕緣電纜導體不超過160℃。注：“S”時間單位“秒”
4、電纜敷設時的環境溫度不低于0℃，最小彎曲半徑不少于電纜外徑的15倍。
5、具有良好得屏蔽性能，可降低變頻器輸出中存在的高次諧波的不良影響。
6、經受3.5kv/5min工頻耐電壓試驗不擊穿。 注：“min”時間單位“分鐘”
起帆變頻電纜執行標準：
1、導體直流電阻符合GB/T3956的規定。
2、阻燃電纜能經受GB/18380.3規定的成束燃燒試驗，且燃燒時的煙濃度符合GB/T17651. 1的規定，燃燒析出氣體中HCL含量應≤100mg/g。
注：1、“HCL”化學元素“氯化氫”； 2、“mg/g”質量單位“毫克/克”，1克=1000毫克，100mg/g指每克含量為100毫克。
3、低煙無鹵阻燃電纜能經受GB/18380.3規定的成束燃燒試驗，且燃燒時的煙濃度符合GB/T 17651.1的規定，燃燒析出氣體水溶液的PH≥4.3，導電率≤10μs/mm。
注：1、“PH”指氫離子濃度指數，即衡量溶液酸堿濃度指數；2、“μs/mm”其中“s”是電導的單位，記作“西門”,S=1/Ω；“μ” 是希臘字母，表示10的負6次方，讀"微"，μs/mm記作“微西門每毫米”，是電導率的單位。
